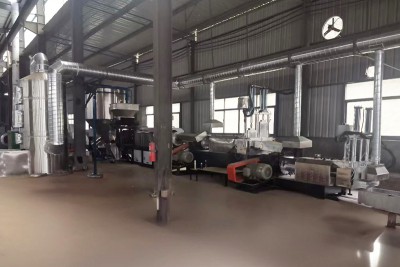

Ligne de granulation plastique à double vis
Extrusion à double vis contra-rotatives et granulation à coupe en joncs
Vidéo
Le système contra-rotatif de grande capacité est conçu pour la regranulation d’une large gamme de plastiques recyclés. Il convient aux matières rigides rebroyées telles que le PP, le PE, le PS et l’ABS. La ligne de recyclage du plastique peut être configurée en système de granulation à double étage ou à triple étage. Les granulés finis peuvent être réutilisés comme matière première dans les procédés aval, notamment le moulage par injection, le soufflage de film et l’extrusion de tubes.

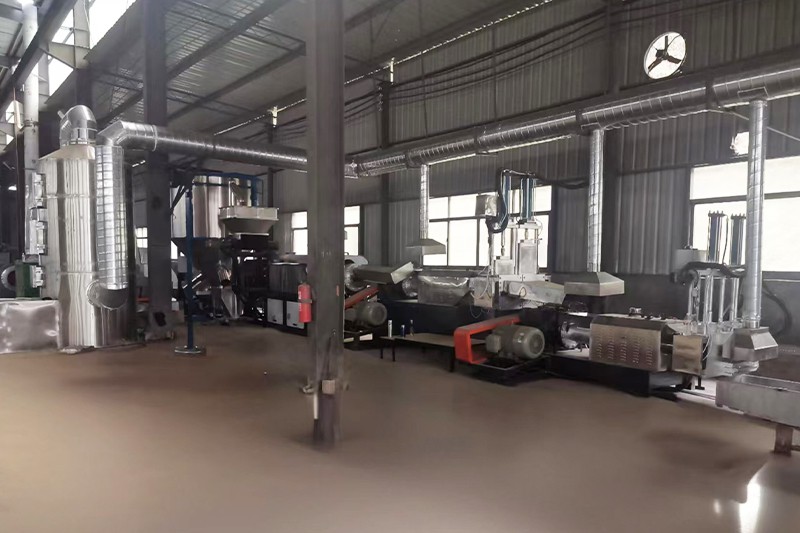

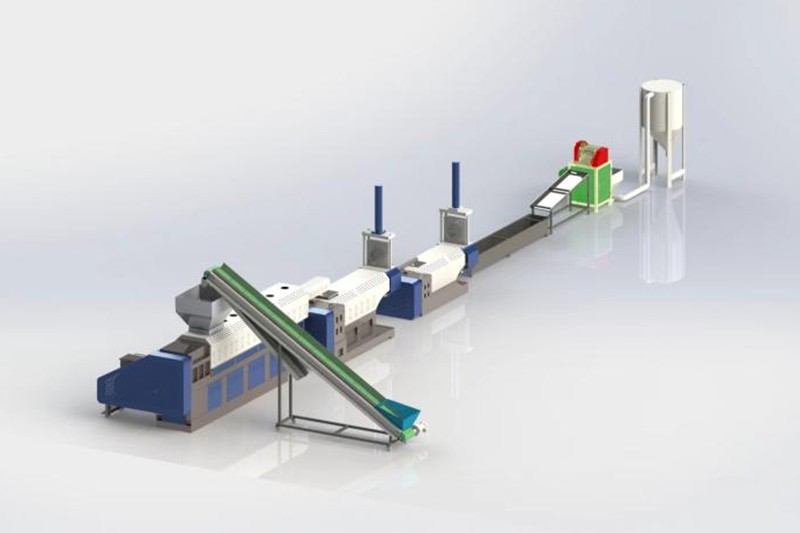

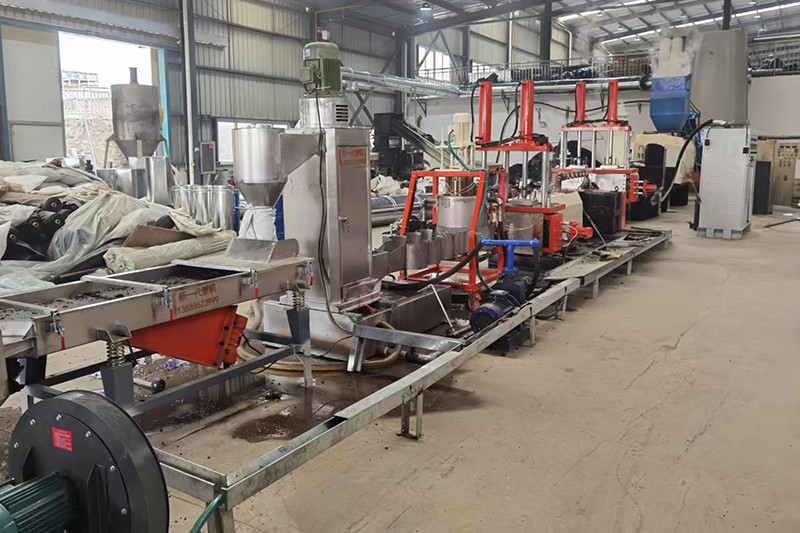

La ligne de granulation à double vis à triple étage se compose d’une extrudeuse à double vis contra-rotatives associée à deux extrudeuses à vis unique.
- Premier étage :
l’extrudeuse à double vis contra-rotatives assure le convoyage des matières solides, le compactage, la fusion et la plastification initiale. Elle offre une très grande efficacité de convoyage et une forte pression d’extrusion. La ligne de granulation convient aux matières recyclées rigides. - Deuxième étage :
une extrudeuse à vis unique est utilisée pour homogénéiser davantage la matière fondue provenant du premier étage. Cet étage est consacré à la montée en pression, à la stabilisation de la masse fondue et à un dégazage efficace. - Troisième étage :
une seconde extrudeuse à vis unique est chargée de la montée en pression finale, de l’extrusion stable et de la granulation. Cet étage garantit une forme et une qualité de granulés constantes.
Paramètres
| Modèle | ||
| Diamètre de la vis (mm) | 150 | 160 |
| Vitesse de la vis (tr/min) | 60-150 | 60-150 |
| Puissance (kW) | 75 | 110 |
| Rapport L/D | 20-30 | 20-30 |
| Capacité de production (kg/h) | 500-1000 | 1000-1500 |
(Vis auxiliaire d’extrudeuse disponible en option.)
Caractéristiques
- Les deux vis disposées horizontalement tournent vers l’intérieur en sens opposés, ce qui génère une force de convoyage élevée.
- L’énergie mécanique est directement convertie en chaleur de fusion. À niveau de production égal, les systèmes à double vis contra-rotatives consomment généralement moins d’énergie que les autres types d’extrudeuses, ce qui réduit les coûts globaux d’exploitation.
- Un système de contrôle intelligent est intégré à la ligne afin de piloter les conditions de traitement en gérant les zones de température du fourreau, la pression en tête de filière et la vitesse de rotation des vis.
Notre société adopte plus de 30 tours CNC pour la fabrication des équipements de traitement du plastique ainsi que des machines à alimenter et scier, machines d'usinage à portique CNC, fraiseuses à scie CNC, aléseuses CNC pour trou profond, broyeurs cylindriques, etc.
Nous adoptons aussi des technologies CAD/CAM permettant d'optimiser notre processus tout entier. Nous pouvons ainsi garantir des machines de recyclage de déchets plastiques hautement optimisées respectant toutes les exigences de conception.
